完全外部加熱方式でありながら成形サイクルに完全同期できます。

糸ひき・鼻タレはありません。

ノズル昇温が速い

小型ノズルであれば常温から250℃まで約5秒と高速加熱が可能です。

省電力

ノズル・マニホールド共に質量が小さいことから使用熱量が少なくなります。

抵抗発熱のシステムと比較して20%~50%の電気消費量になります。

電気トラブルが少ない

抵抗発熱と違い自己発熱をしません。コイル自身は渦電流を発生させるだけなので、高温域での使用でも断線などのトラブルが少ないシステムです。

内部温度の平均化

弊社独自のシステムと経験により、マニホールド内部温度を自由に調整することが可能です。

エアーギャップによる金型への熱影響が少ない

ノズルにエアーギャップを設けております。このエアーギャップが断熱層となり金型への熱影響を抑えることが可能です。

圧力損失・滞留が少ない

完全外部加熱と正確な温度制御、また、シンプルな構造となっておりホットランナー内部での圧力損失が低減できるシステムです。

色替え・樹脂替えが早い

完全外部加熱なので滞留箇所がありません。色替え・樹脂替えが容易に行えます。

コンパクトサイズ

コンパクトサイズのノズルならびにマニホールドのため、金型を大型化することなくホットランナー化が可能です。また、ホットランナーの配置も容易です。

ΔTボタン操作でゲート開孔

秒単位で素早くゲート開孔が可能です。

立上げ時、オープンパージ時等に使用します。

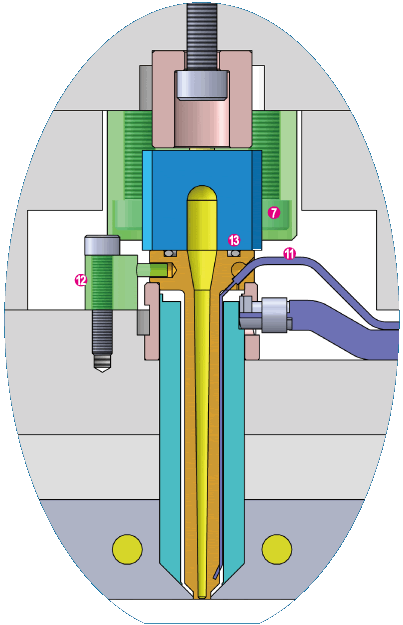

⑦マニホールド固定金具

⑪ノズル熱電対

⑫ノズル固定金具

⑬Oリング

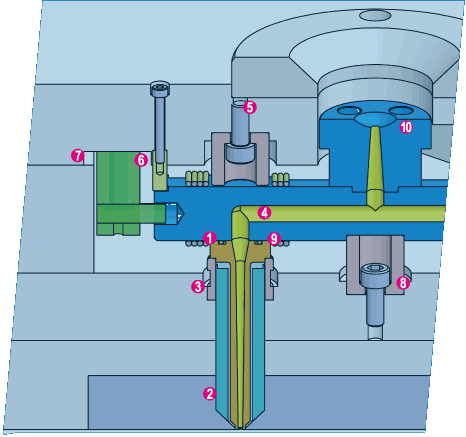

①ノズル

②ノズルコイルユニット

③ノズル断熱リング

④マニホールド

⑤マニホールド断熱リング

⑥マニホールド位値決めピン

⑦マニホールド固定金具

⑧センター断熱リング

⑨マニホールド加熱コイル

⑩スプルーブッシュ
